Se você deseja controlar duas lâmpadas a partir de um único ponto, a melhor solução é instalar um interruptor duplo. Esse tipo de interruptor é muito utilizado em salas, quartos e corredores, cozinha e área de serviço, proporcionando mais praticidade no controle da iluminação.
Neste post, vou te ensinar o passo a passo para instalar um interruptor duplo, seguindo todas as normas de segurança elétrica.
O que é um interruptor duplo e para que serve?

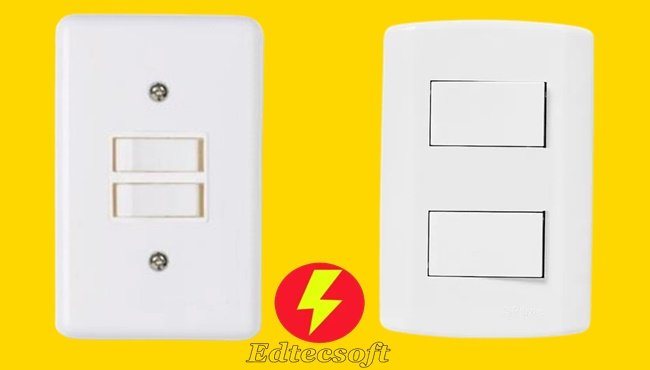

O interruptor duplo é um dispositivo que permite acionar duas lâmpadas diferentes de um único ponto. Ele possui dois acionadores independentes, tornando o uso da iluminação mais eficiente. Veja como e a aparência dos interruptores duplo, é claro que existe outros modelos, mas por esse da foto voce consegue ter uma ideia do formato dos interruptores duplo.
Onde ele pode ser usado?
-
Controle de dois pontos de luz em um mesmo cômodo, cada interruptor aciona uma lâmpada..
-
Acionamento de lâmpadas diferentes em ambientes conjugados (sala/cozinha, quarto/banheiro).
-
Iluminação de escadas e corredores com luzes separadas.
Agora que você já sabe o que é um interruptor duplo, vamos ao passo a passo de como fazer a instalação!
Materiais necessários para a instalação
Antes de começar, reúna os seguintes materiais:
Interruptor duplo
Chave de fenda ou Philips
Alicate universal para cortar e desencapar os fios
Fios elétricos (fase e retornos)
Fita isolante
Importante: Certifique-se de que a energia elétrica está desligada antes de iniciar a instalação!
Passo a Passo: Como instalar um interruptor duplo
1. Desligue a energia elétrica
Desligue o disjuntor correspondente para evitar choques elétricos, se tiver dúvida de qual é o disjuntor, desligue o geral.
2. Identifique os fios no circuito
Você precisará trabalhar com três tipos de fios:
-
Fase (fio que traz energia até o interruptor)
-
Retorno 1 (leva energia até a primeira lâmpada)
Retorno 2 (leva energia até a segunda lâmpada)
-

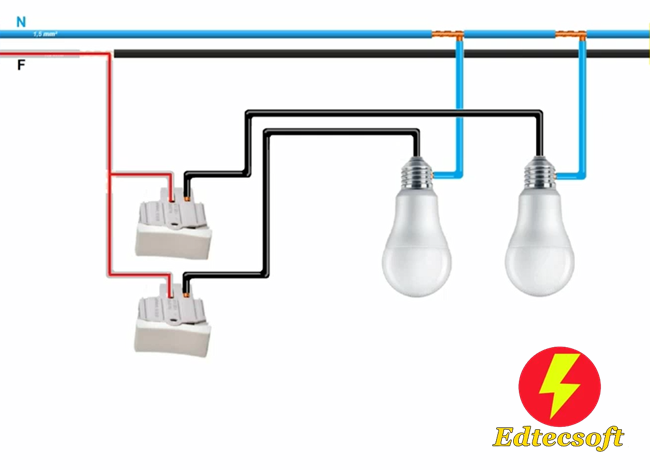

3. Faça as conexões no interruptor duplo
1 Conecte o fio fase no borne de entrada do interruptor (geralmente marcado como “L”).
2 Conecte o fio de retorno 1 no primeiro borne de saída do interruptor.
3 Conecte o fio de retorno 2 no segundo borne de saída.
4 Aperte bem os parafusos dos bornes para garantir um bom contato elétrico.
-
4. Fixe o interruptor na caixa de luz
Após fazer as conexões, encaixe o interruptor na caixinha de embutir e fixe os parafusos.
5. Ligue a energia e teste o funcionamento
Religue o disjuntor e teste se cada tecla do interruptor aciona a lâmpada correta.
Conclusão
Instalar um interruptor duplo é uma tarefa simples e pode facilitar bastante o controle da iluminação de um ambiente. Com os materiais certos e seguindo este passo a passo, você pode fazer essa instalação de forma facil e eficiente.
Quer se tornar um especialista em elétrica? Confira nosso curso completo de Eletricista Residencial e Predial e aprenda tudo sobre instalações elétricas!
- Se ficou com alguma dúvida, deixe seu comentário abaixo!
