Como Instalar Interruptor Paralelo Passo a Passo

Os interruptores paralelos, também conhecidos como “three-way” ou “interruptores de escada”, permitem acender e apagar uma lâmpada ou mais lâmpadas de dois pontos diferentes. Esse tipo de instalação é muito comum em corredores de condomínios, escadas, sala e quartos com duas entradas.

Se você deseja aprender como instalar um interruptor paralelo de forma segura e eficiente, acompanhe este post passo a passo! onde irei de uma maneira simples e objetiva te ensinar como instalar os interruptores paralelo.

Materiais Necessários

Antes de começarmos, veja a seguir a lista de materiais que você vai precisar:

2 interruptores paralelos;
1 lâmpada ou duas;
Fios (fase, retorno e neutro);
Chave de fenda ou chave Philips;
Alicate universal;
Fita isolante de boa qualidade, indico um fita 3M.

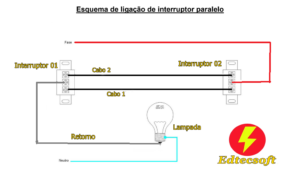

Esquema de Ligação do Interruptor Paralelo

Para facilitar a compreensão, vamos dividir a instalação em três partes principais:

Alimentação Fio Fase: Um dos interruptores recebe a fase (fio de energia). Vermelho na figura acima.
Interligação: Dois fios interligam os dois interruptores, cabo 1 e cabo 2 ( Preto na figura acima )
Saída para a lâmpada: O segundo interruptor envia a energia para a lâmpada, o que chamamos de retorno ( fio preto na figura acima ).
Alimentação fio Neutro: Fio neutro da rede elétrica que ( fio azul na figura acima)

Passo a Passo da Instalação

1. Desligue a Energia

Antes de iniciar qualquer trabalho elétrico, desligue o disjuntor correspondente para evitar choques elétricos.

2. Identifique os Contatos dos Interruptores

Os interruptores paralelos possuem três bornes:

Comum (C): Recebe a fase no primeiro interruptor e envia o retorno no segundo.
Travessão (L1 e L2): Fios que interligam os dois interruptores.

3. Faça a Ligação do Primeiro Interruptor

Conecte o fio de fase (energia) ao borne comum (C).
Ligue dois fios nos bornes L1 e L2 para interligar com o segundo interruptor.

4. Instale o Segundo Interruptor

Conecte os fios interligados nos bornes L1 e L2.
O borne comum (C) do segundo interruptor será ligado ao fio que vai até a lâmpada.

5. Conecte a Lâmpada

O fio que sai do borne comum do segundo interruptor deve ser ligado à lâmpada.
O outro lado da lâmpada deve ser conectado ao neutro da rede elétrica.

6. Finalize a Instalação

Verifique se todas as conexões estão bem fixadas.
Utilize fita isolante para proteger as emendas.

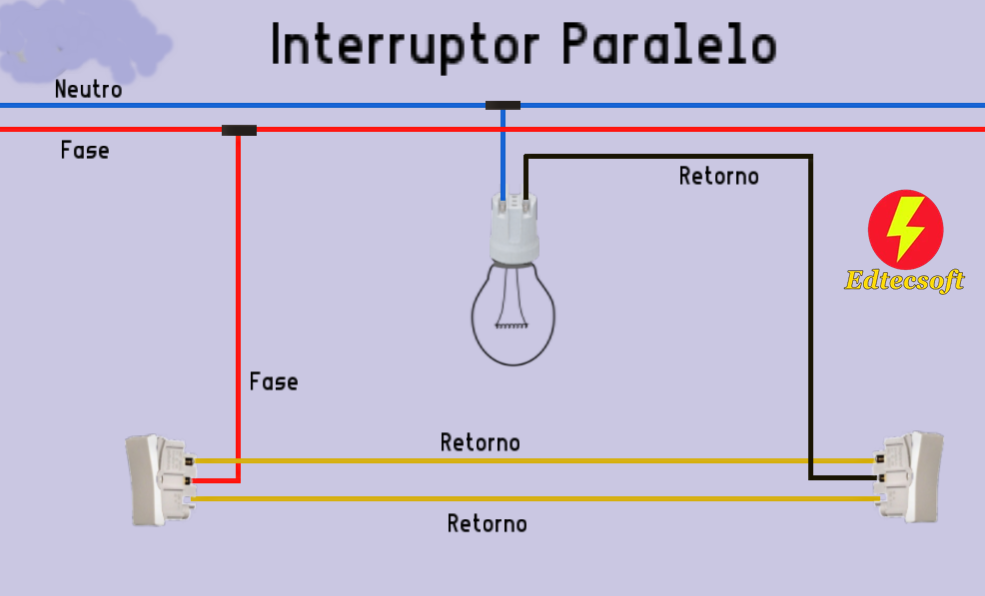

Confira se a ligação esta feita como no esquema da figura abaixo, se tiver tudo ok.
Ligue o disjuntor e teste os interruptores.

Dicas de Segurança

Sempre trabalhe com a energia desligada, nunca confie que o disjuntor sem conferir.
Use sempre materiais de qualidade para evitar problemas futuros ( principalmente os fios elétricos).
Se tiver dúvidas, consulte um eletricista Profissional ou deixe um comentário com sua dúvida.

Conclusão

A instalação de interruptores paralelo não e muito difícil, se você seguir o tutorial certinho você consegue.

Assista o vídeo abaixo onde explico de maneira pratica a instalação do interruptor paralelo, se aparecer dúvidas não hesite em me perguntar nos comentários.
